Festo vertreibt eine ganze Anzahl verschiedener Manometer.
Unabhängig von der Größe und dem Design, sind es aber nur zwei Grundprinzipien, die im Programm sind:
· das Rohrfeder-Manometer für den Druckbereich bis 25 bar und
· das Kapselfeder-Manometer für den Bereich bis 0,25 bar.

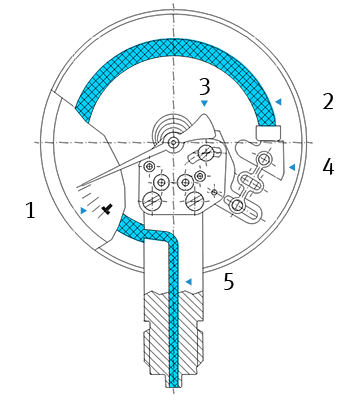

Rohrfeder-Manometer
Rohrfedern sind kreisförmig gebogene Rohre mit ovalem Querschnitt. Liegt an der Innenseite der Rohrfeder Luftdruck an, ändert sich dieser Querschnitt und nähert sich der Kreisform an.
Die dabei entstehenden Spannungen biegen die Feder auf. Das nicht eingespannte Federende führt nun eine Bewegung aus, die ein Maß für den Druck ist. Über eine Mechanik wird diese Bewegung zur Anzeige gebracht. Die kreisförmigen,
in einem Winkel von ca. 250° gebogenen Federn, werden für Drücke bis ca. 60 bar eingesetzt. Rohrfedern sind nur begrenzt gegen Überlast geschützt. Um besonders schwierige Messaufgaben erfüllen zu können,
kann dem Druckmessgerät ein Druckmittler als Trenn- bzw. Schutzvorlage vorgeschalten werden.
Die Anzeigebereiche liegen zwischen 0 ... 0,6 und 0 ... 4000 bar die Anzeigegenauigkeiten (Genauigkeitsklassen) zwischen 0,1 und 4,0%.

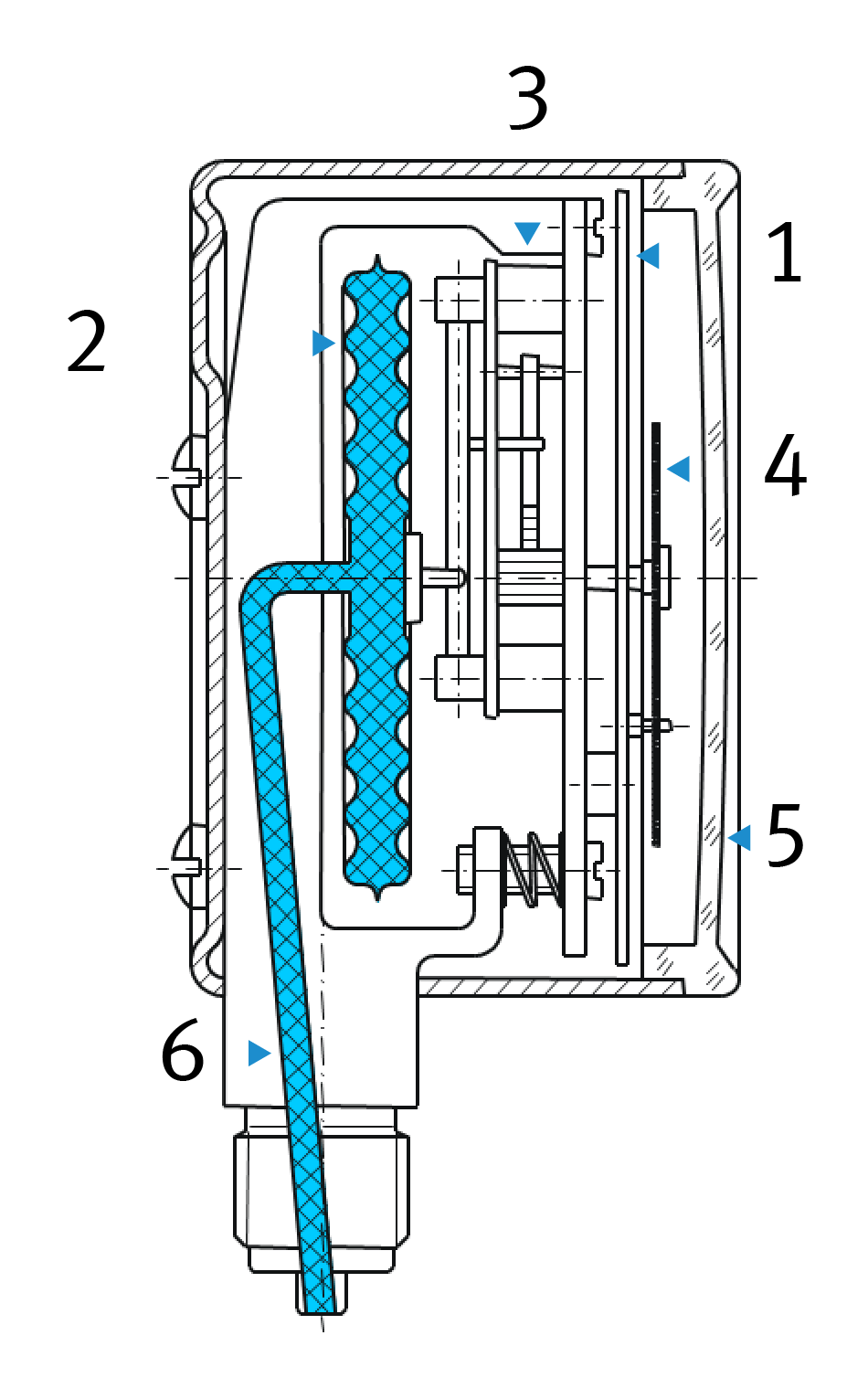

Kapselfeder-Manometer
Die Kapselfeder des Manometers besteht aus zwei kreisförmigen, gewellten und am Rand druckdicht miteinander verbundenen Membranen. Der Druck wirkt auf die Innenseite dieser Kapsel. Die so erzeugte Hubbewegung der Membrane wird als Maß
für den Druck über eine Mechanik zur Anzeige gebracht.
Druckmessgeräte mit Kapselfeder eignen sich besonders für relativ niedrige Drücke. Ein Überlastschutz ist nur in begrenztem Maße gegeben.
Die Anzeigebereiche liegen zwischen 0 ... 2,5 mbar und 0 ... 0,6 bar in den Genauigkeitsklassen 0,1 bis 2,5%.
